Dashboardet er et arbejdsområde i EnergyConnect, hvorfra man finder overblik over opgaver til udførelse eller opfølgning. Det er opdelt i tre faner: "Overblik", "System" og "DataHub kommunikation".

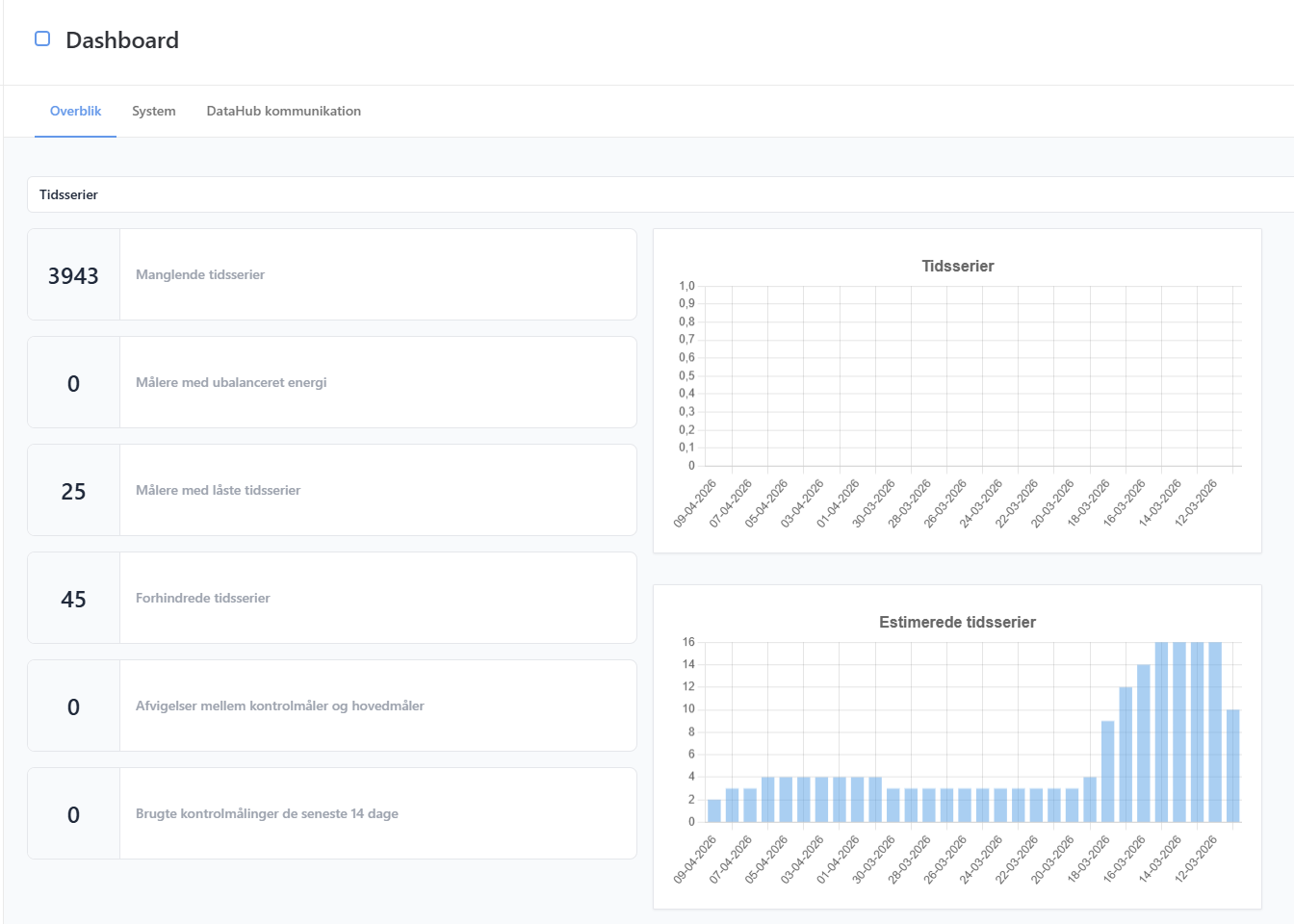

Overblik

Fanen "Overblik" er delt ind i en række arbejdsområder.

Tidsserier

Det første arbejdsområde vedrører tidsserier og viser et overblik over antal dannede tidsserier og estimerede tidsserier de seneste 30 dage og indeholder derudover en række dashboards vedrørende målerdata og tidsserier:


Manglende tidsserier​

Dette panel viser antal, som indikerer alle fysiske og virtuelle målepunkter, hvor det er konstateret, at der mangler tidsserie-data, og som kan kræve operationel opmærksomhed, da årsagen ikke "kun" handler om afsendelse fejlede, manglende værdier, eller at den venter på beregning/estimering (inkl. kandidater og allerede estimerede værdier). Der vises også Hullerlog modtaget, valideringsfejl, manglende beregningsformel, fejlet estimering eller manglende estimeringsgruppe.

Tallet er derfor et udtryk for tidsserier, hvor der er problemer, som ikke kan forventes at falde på plads som følge af de normale processer, som kører løbende.

Tallet afviger bevidst fra det, som reelt kan søges frem på detaljesiden, da denne ikke prioriterer de målepunkter, som reelt kan falde på plads af sig selv som følge af den løbende behandling af data. I status kan der søges på nedenstående:

Afsendelse fejlet        
DataHub har afvist tidsserien
Afventer beregning        
Det virtuelle målepunkt er markeret til at skulle beregnes
Afventer estimering
Målepunktet er markeret til at skulle estimeres
Estimerede værdier
En eller flere værdier er estimeret
Estimering fejlet
Det har ikke været muligt at estimere tidsserien vha. estimeringsmetoderne på estimeringsgruppen
Fejl i beregning
Der er opstået en fejl under beregning af det virtuelle målepunkt
Hullerlog
Hullerlog modtaget fra Datahub
Manglende beregningsformel
Det virtuelle målepunkt har ingen beregningsformel
Mangler beregningsgrundlag
Det er ikke muligt at beregne det virtuelle målepunkt, da et eller flere målepunkter i formlen mangler tidsserier
Mangler estimeringsgruppe
Målepunktet har ingen estimeringsgruppe
Valideringsfejl
Tidsserien er fejlet i valideringen

Markering af behandlede rækker​

For at understøtte arbejdsgangen med manglende tidsserier er det muligt at markere rækker som manuelt behandlet. Dette giver et bedre overblik, da behandlede og ubehandlede rækker kan adskilles. Tælleren på dashboard-kortet viser kun ubehandlede rækker.

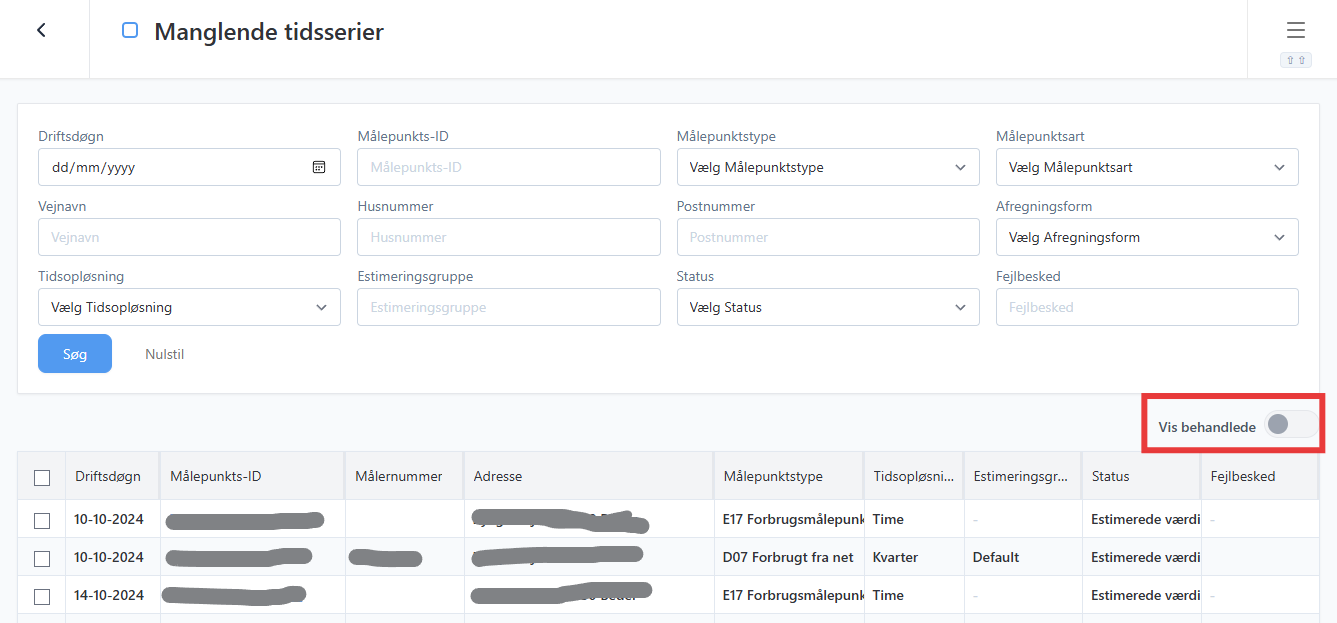

Over tabellen findes en toggle-knap "Vis behandlede":

  • Toggle OFF (standard): Viser kun rækker, som endnu ikke er behandlet
  • Toggle ON: Viser kun rækker, som er markeret som behandlet

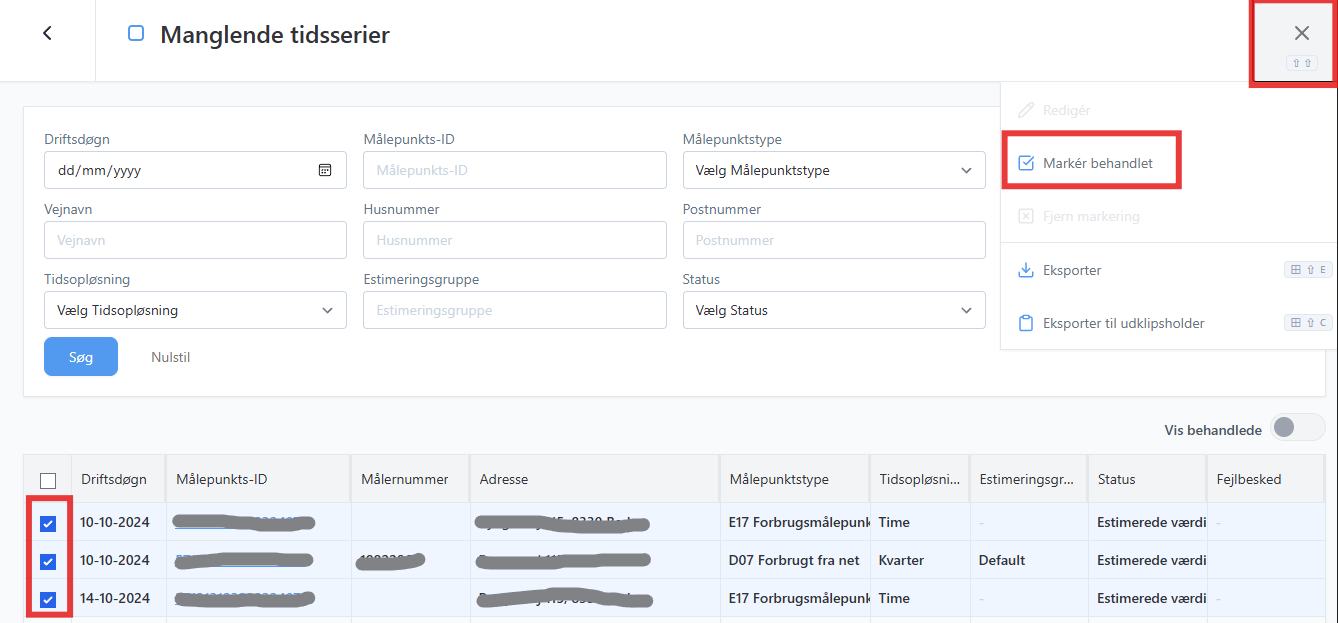

For at markere én eller flere rækker som behandlet, vælges de ønskede rækker i tabellen, hvorefter man vælger "Markér behandlet" i burgermenuen:


De markerede rækker forsvinder herefter fra listen, da listen som standard kun viser ubehandlede rækker.

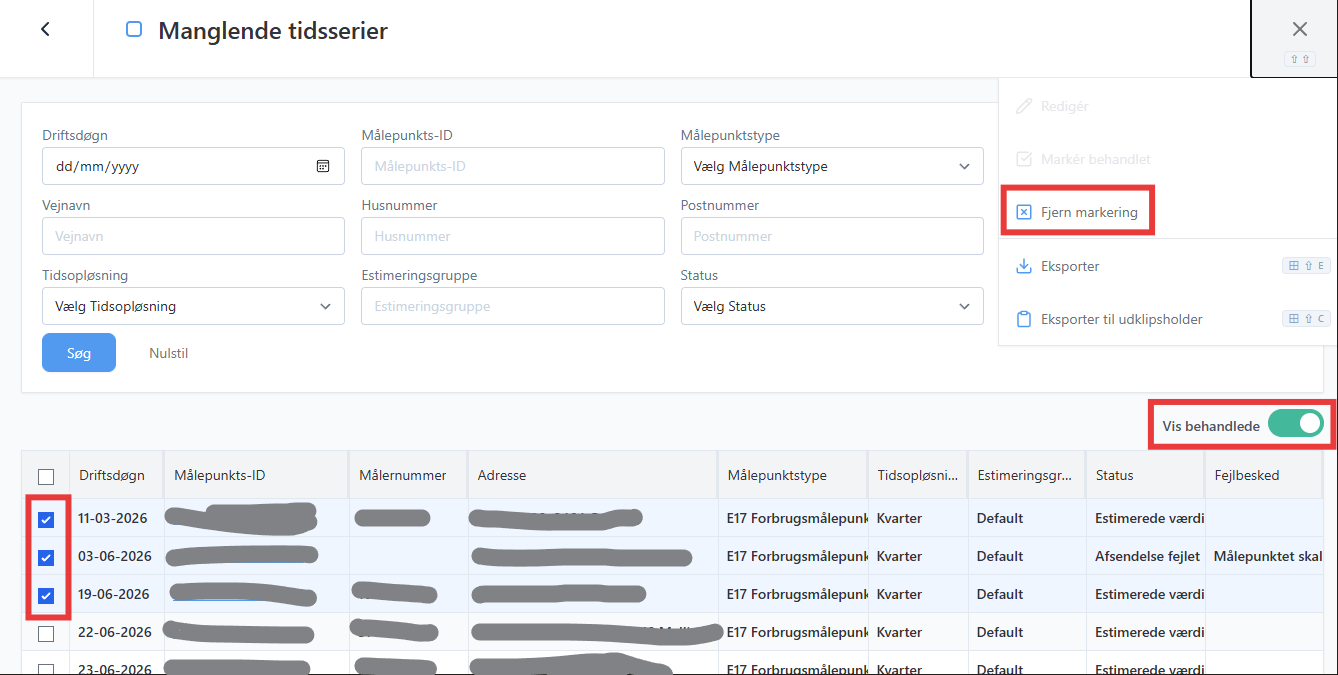

Fjernelse af markering​

Ønsker man at fjerne markeringen og dermed flytte en række tilbage til den ubehandlede liste, slår man toggle-knappen "Vis behandlede" til (ON), markerer de relevante rækker og vælger "Fjern markering" i burgermenuen:


Antal viste rækker​

Det er muligt at vælge, hvor mange rækker der vises per side. I bunden af tabellen kan man vælge mellem 25, 50 (standard), 100, 250 eller 500 rækker

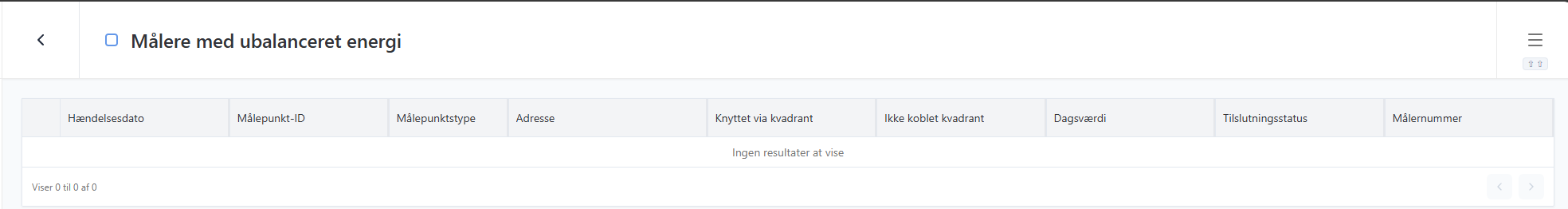

Målere med ubalanceret energi​

Panelet viser målepunkter, hvor der registreres ubalanceret energi for de seneste 10 driftsdøgn. Dashboardet opdateres hver dag kl. 6:00 dansk tid. Detaljesiden viser den tilhørende liste over målepunkter. Der vises kun ubalance for målepunkter, som er bekræftede af DataHub, samt hvor forbruget på den ikke-mappede kvadrant er 1 kWh eller derover.

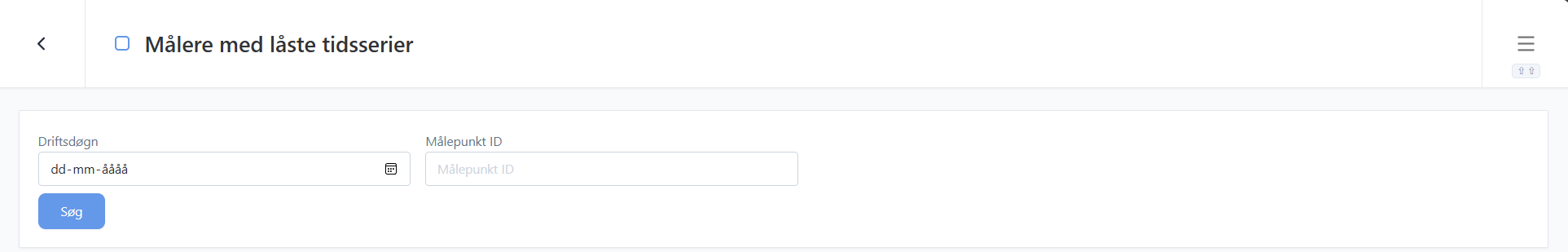

Målere med låste tidsserier​

Panelet viser antallet af målere, som har ét eller flere driftsdøgn, hvor den tilhørende tidsserie er markeret som låst. Et låst driftsdøgn kan ikke få opdateret den aktuelle låste tidsserie, uden at den låses op forinden. Når man vælger detaljeoverblikket, kan man søge enten på et specifikt driftsdøgn eller på et specifikt målepunkt:

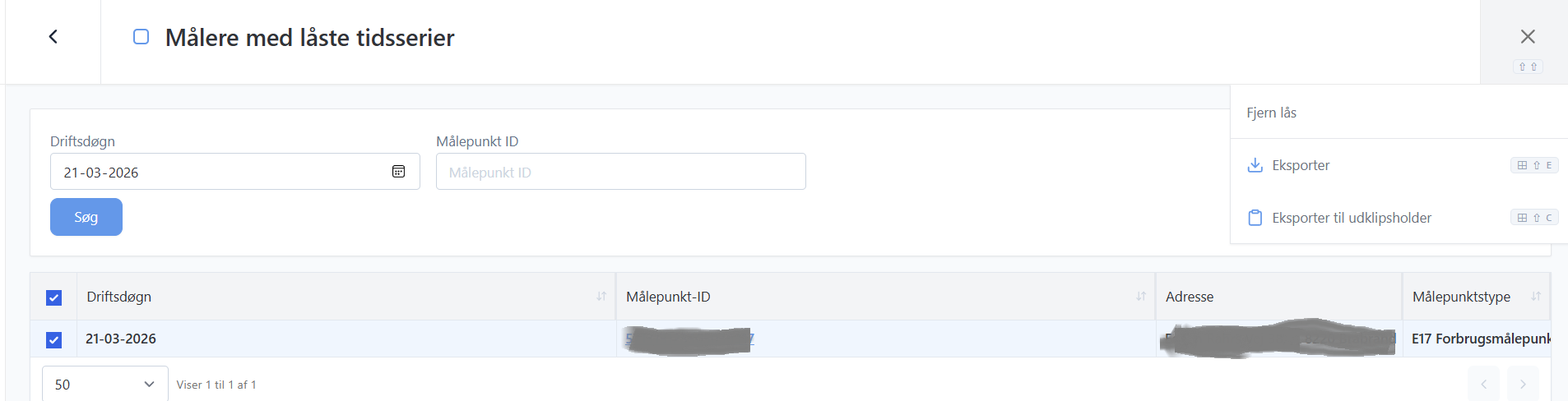

Man kan fjerne låsen på en given tidsserie ved at vælge den givne tidsserie og derefter vælge "Fjern lås" i burgermenuen:

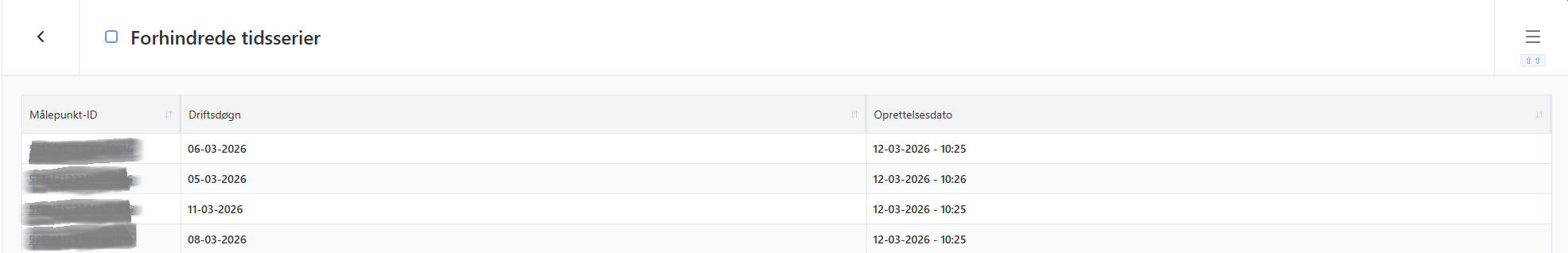

Forhindrede tidsserier​

Viser det totale antal forhindrede tidsserier baseret på målepunkt og driftsdøgn. Tallet angiver, hvor mange gange en tidsserie, som er låst, er forsøgt opdateret.

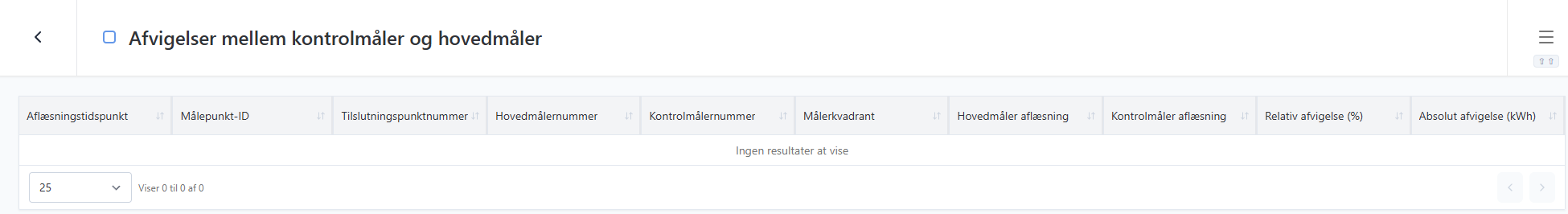

Afvigelser mellem kontrolmåler og hovedmåler​

Dashboardet viser antallet af tidsserier, hvor tidsserien målt på hovedmåleren afviger fra tidsserien målt på den tilhørende kontrolmåler med mere end det accepterede. For at begrænse antallet af tidsserier i dashboardet, er det afgrænset til de seneste 14 dage.

Den accepterede afvigelse angives ved oprettelse af en kontrolmåler. Her skal der angives en relativ afvigelse og en absolut afvigelse. Den relative afvigelse angives i procent, og udgør den procentdel, hovedmåleren må afvige med fra dens kontrolmåler. Den absolutte afvigelse angives i kW, og sætter grænsen for, hvor mange kW, hovedmåleren må afvige med fra dens kontrolmåler.

Inde på detaljevisningen er det muligt at danne sig et overblik over alle de tidsserier, hvor der inden for de seneste 14 dage er registreret en afvigelse. Her vil de nyeste tidsserier fremgå øverst i listen. En linje her udgør én aflæst afvigelse, så hvis en måler aflæses hvert kvarter, vil der være en linje for hvert kvarter, aflæsningen afviger.


Håndteringen af afvigelsen sker inde på målepunktet, hvor man i fanen "Tidsserier" vælger "Indsend manuel tidsserie" fra menuen øverst i højre hjørne. Her kan man manuelt indsende de korrigerede tidsserier. Efterfølgende kan man fra dashboardets detaljevisning fjerne de tidsserier, man netop har behandlet, fra listen ved at markere disse og vælge "Fjern" i menuen i øverste højre hjørne.

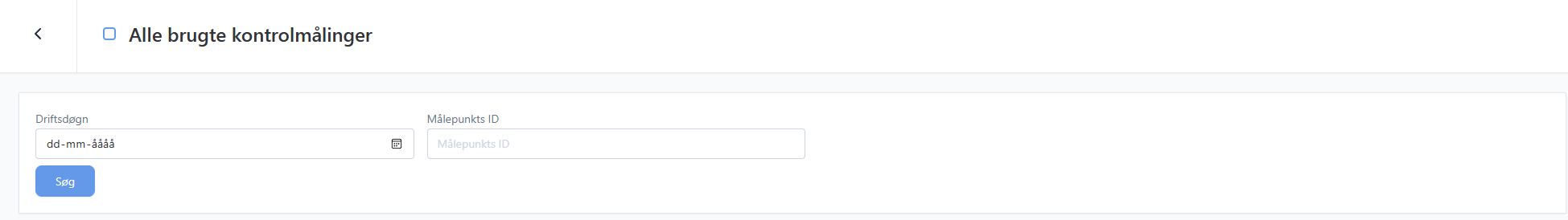

Brugte kontrolmålinger de seneste 14 dage​

Dashboardet har til formål at skabe overblik over, hvor mange målinger, der kommer fra kontrolmålere i stedet for hovedmålere. Antallet viser målinger for de seneste 14 dage for at undgå et uoverskueligt højt tal. Inde på dashboardets detaljevisning er det muligt at fremsøge tidsserier længere tilbage end 14 dage eller at søge på et specifikt målepunkt:


Serviceydelser

Ordinær afbrydelse af målepunkt​

Viser antallet af ordinære afbrydelser, hvor der stadig kræves brugersvar eller handling, hvor målepunktet kan identificeres, og hvor stamdata for målepunktet på skæringsdatoen er bekræftet — og hvor annulleringer (RSM025) håndteres, så en annulleret opgave vises som “annulleret af leverandør” i stedet for, at den oprindelige opgave står som aktiv. Se vejledning for håndtering af ordinær afbrydelse: Serviceydelser Ordinær afbrydelse | EnergyConnect Dokumentation

Afbrydelse pga. leveranceophør​

Viser antallet af målepunkter på grund af leveranceophør, og som kræver brugerhandling. Se også vejledningen Serviceydelser Afbrydelse pga. leveranceophør | EnergyConnect Dokumentation

Anmodning om nedlæggelse af målepunkt​

Viser antallet af anmodede nedlæggelser af målepunkter, som kræver brugersvar eller handling. Se vejledningen Serviceydelser Nedlæggelse af målepunkt | EnergyConnect Dokumentation

Anmodning om genåbning af målepunkt​

Viser antallet af anmodninger om genåbning af målepunkter, som kræver brugersvar eller handling. Se vejledningen Serviceydelser Genåbning | EnergyConnect Dokumentation

Anmodning om målerundersøgelse​

Viser antallet af anmodninger om genåbning af målepunkter, som kræver brugersvar eller handling. Se vejledningen Serviceydelser Anmodning om målerundersøgelse | EnergyConnect Dokumentation

Målepunkter

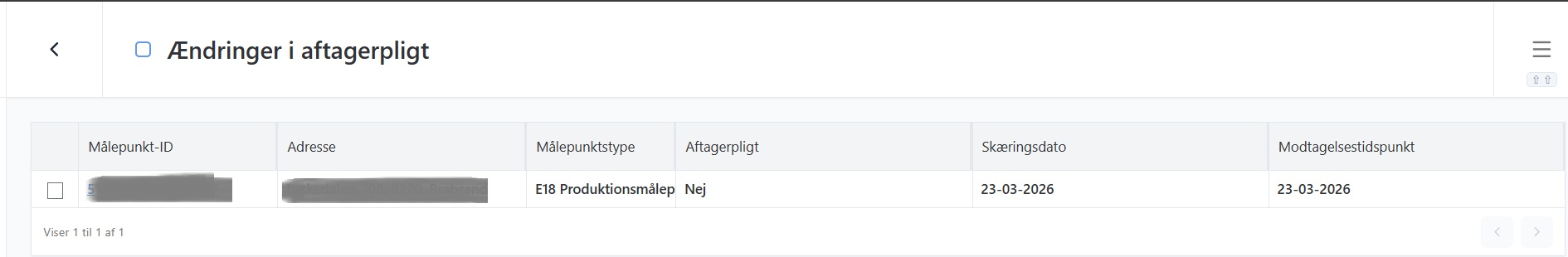

Ændring i aftagepligt​

Når der sker ændring i aftagepligt på et målepunkt, dukker denne op i dashboardet "Ændring i aftagepligt":


  • Ved indtrædelse i aftagepligt: Netvirksomheden skal sikre, at dens indfødningstarif stoppes
  • Ved udgang i aftagepligt: Netvirksomheden skal sikre, at dens indfødningstarif startes

Tarifferne startes eller stoppes under Målepunkt -> Priselementer

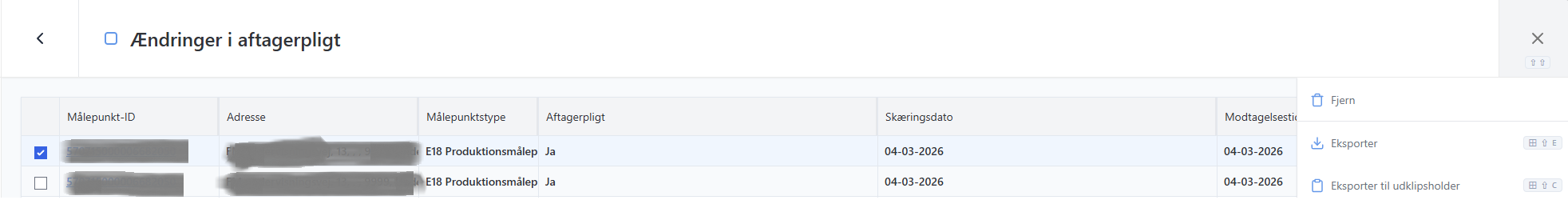

Efterfølgende fjernes notifikationen fra Dashboard -> Ændring i aftagepligt. Dette gøres ved at markere målepunktet og vælge "Fjern" i burgermenuen:

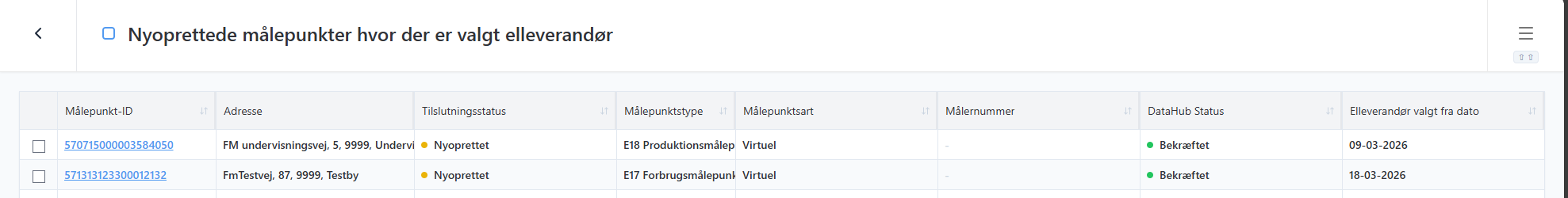

Nyoprettede målepunkter, hvor der er valgt elleverandør​

Viser antallet af nyoprettede målepunkter hvor der er valgt elleverandør. Målepunkterne er dermed klar til den endelige tilslutning. Bemærk, at E18 målepunkter optræder øverst i listen uanset sortering, da disse som regel ønskes behandlet først.

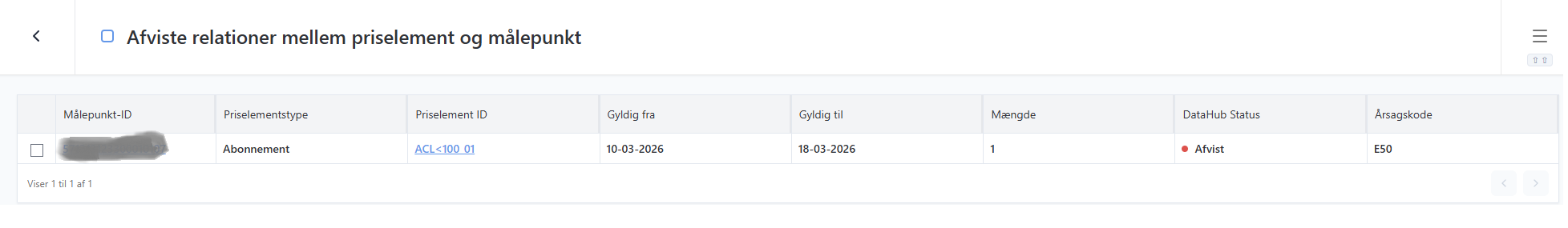

Afviste relationer mellem priselement og målepunkt​

Viser målepunkter hvor DataHub har afvist en relation til et priselement: image.png

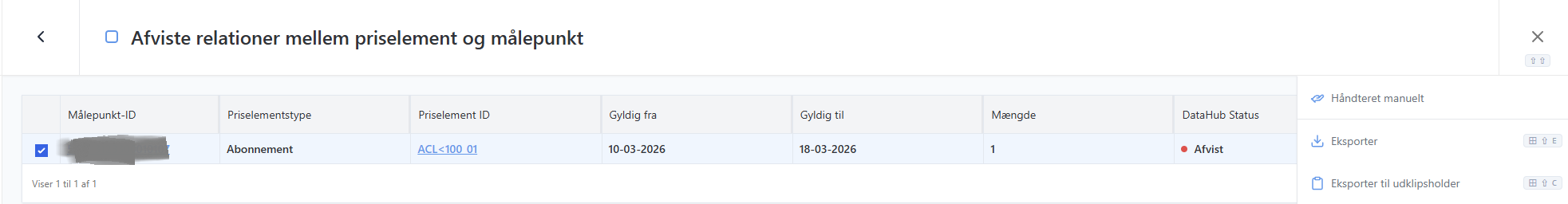

Man kan fjerne målepunktet fra oversigten ved at markere målepunktet og vælge "Håndteret manuelt" i burgermenuen: image.png

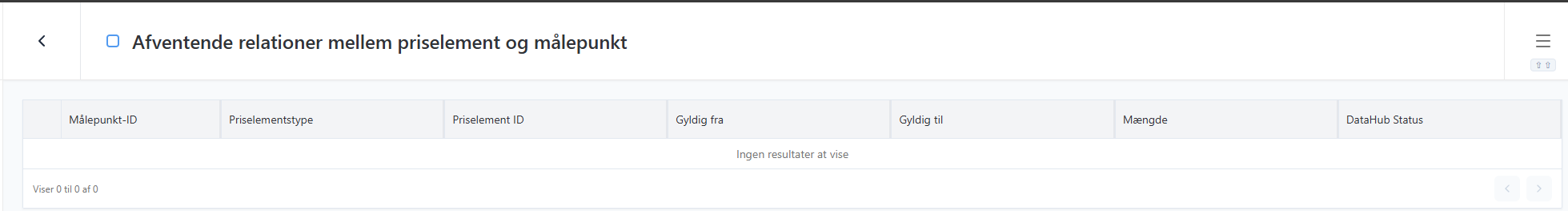

Afventende relationer mellem priselement og målepunkt​

Panelet viser alle prisrelationer, der er sendt til DataHub, men endnu ikke bekræftet/afvist — dvs. har DataHub status Afventer. Filtreringen sikrer, at kun den nyeste, ikke-forældede version af hver relation vises, og at den er modificeret inden for de seneste 60 minutter. Dashboardet hjælper derfor med at spotte relationer, der "hænger" og evt. kræver opfølgning.

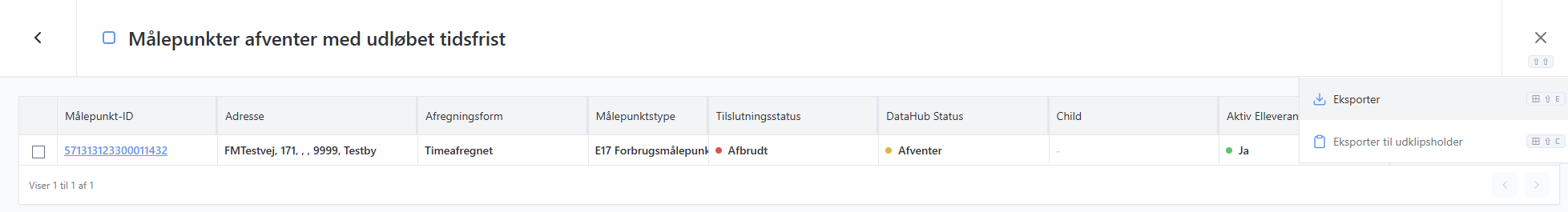

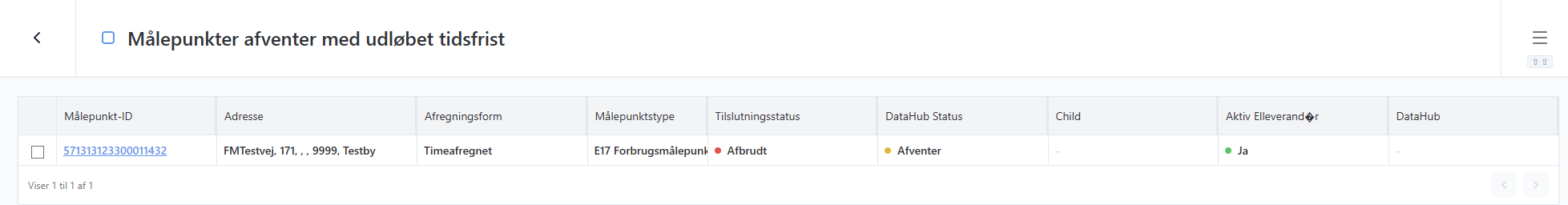

Målepunkter afventer med udløbet tidsfrist​

Her vises en oversigt over målepunkter, hvor DataHub ikke har sendt svar inden for tidsfristen på 1 time, som Energinet er forpligtet til.

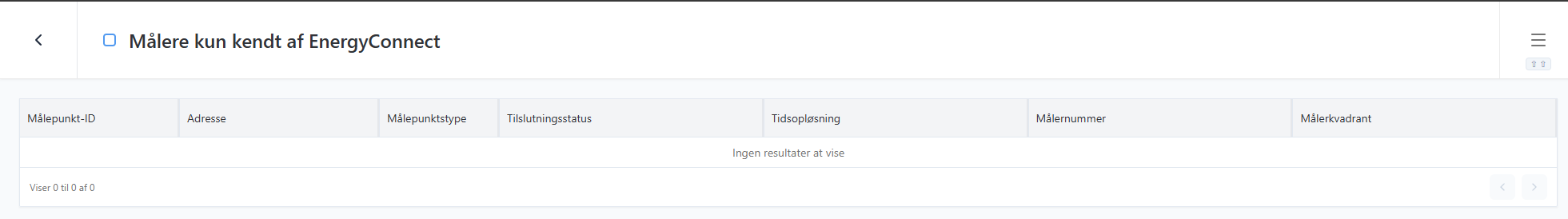

Målere kun kendt af EnergyConnect​

Viser antallet af målere, som kun er kendt i EnergyConnect.

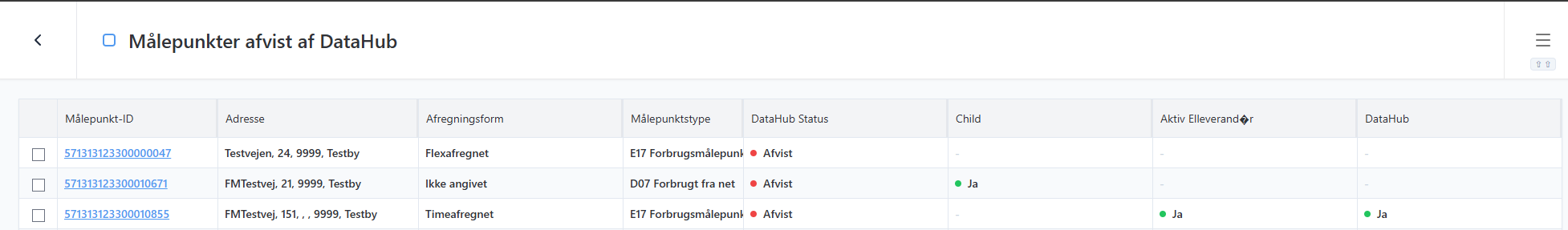

Målepunkter afvist af DataHub​

Viser målepunkter i status Afvist, der vil kræve manuel håndtering.


Målepunkter der modtages beskeder på, men mangler i EnergyConnect​

Viser antallet af målepunkter, som der modtages data for, men som ikke kan mappes til et kendt målepunkt i EnergyConnect. Dette kan opstå hvis en måler ikke registreret korrekt, men hvor data er tilgængelige i de data, som modtages og behandles af EnergyConnect.

Priselementer

Priselementer afventer med udløbet tidsfrist​

Dette panel viser, hvor mange priselementer der afventer, og hvor der er konfigureret et priselement, som udløber inden for den valgte tidshorisont.

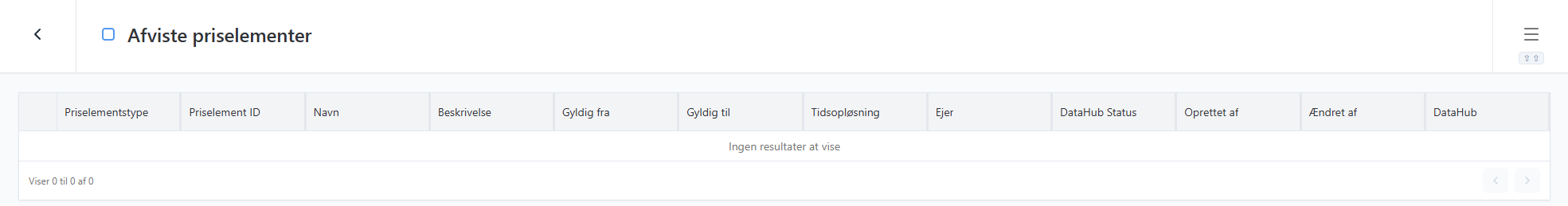

Afviste priselementer​

Viser antallet af priselementer, som er blevet afvist af DataHub.

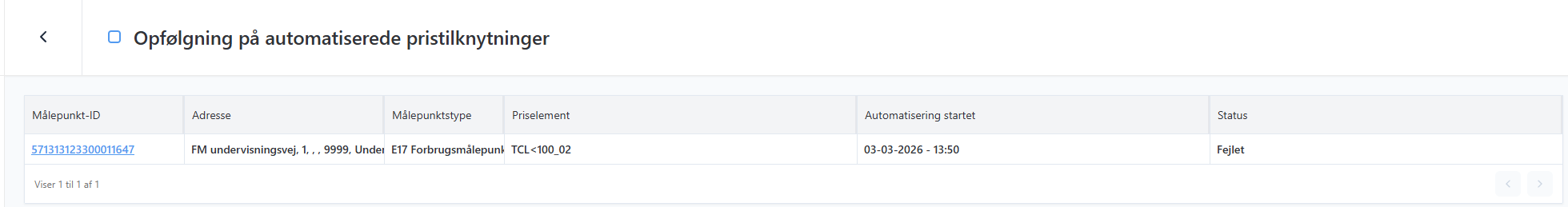

Opfølgning på automatiserede pristilknytninger​

Panelet viser antallet af poster fra automatiserede pristilknytninger som af en eller anden årsag afventer eller er fejlet. Detaljesiden viser en liste med de igangværende processer, som endnu ikke er faldet på plads.


Elvarme​

Afventer oprettelse af elvarme​

Viser en liste over målepunkter hvorpå der skal ske oprettelse af elvarme. Formålet er at understøtte processen med oprettelse af elvarme, og hurtigt at kunne fremsøge igangværende relevante sager. Elvarme målepunkterne oprettes automatisk, når dette sker inden for den normale tidsfrist, så disse målepunkter vil kun optræde kortvarigt her under oprettelse, eller hvis der af en eller anden grund sker fejl i oprettelsen, der kræver handling.

Afventer nedlæggelse af elvarme​

Viser en liste over målepunkter hvorpå der skal ske en nedlæggelse af elvarme. Formålet er at understøtte processen med nedlæggelse af elvarme, og hurtigt at kunne fremsøge igangværende relevante sager. Elvarme målepunkterne opdateres automatisk, når dette sker inden for den normale tidsfrist, så disse målepunkter vil kun optræde kortvarigt her under processen, eller hvis der af en eller anden grund sker fejl i behandlingen, der kræver handling.

Datakonsistens​

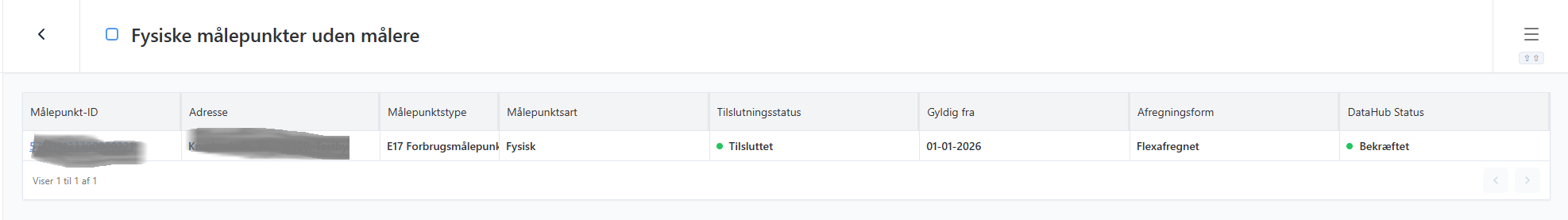

Fysiske målepunkter uden målere​

Viser antallet af fysiske målepunkter som ikke har tilknyttet en måler.

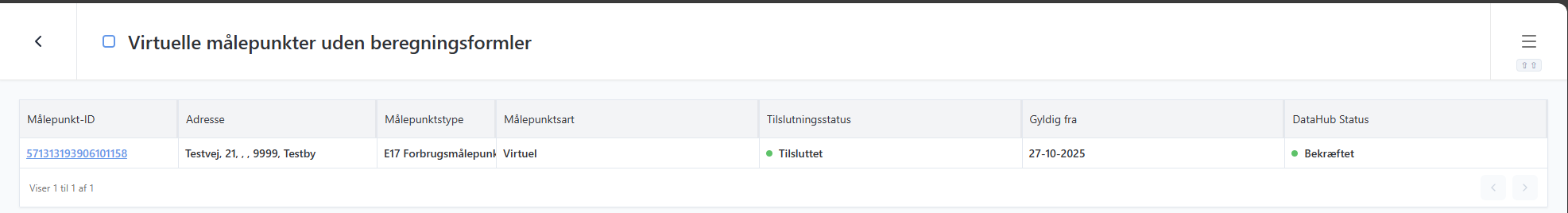

Virtuelle målepunkter uden beregningsformel​

Viser antallet af virtuelle målepunkter, som ikke har tilknyttet en beregningsformel.

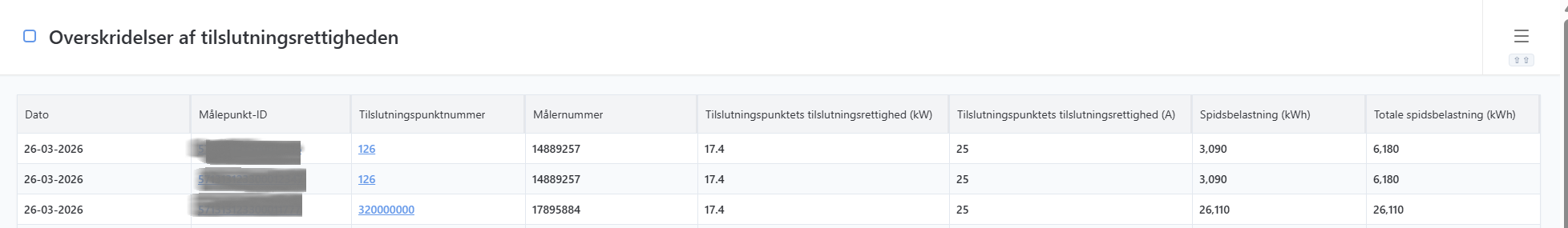

Overskridelse af tilslutningsrettigheden​


Dashboardet viser de tilslutningspunkter, hvor der er overskridelser i tilslutningsrettigheden i forhold til det faktiske forbrug. Overskridelser kan både ske på tilslutningspunktet og dets målerrammer. Bemærk at der er tilslutningsrettighed på både kW og Ampere, og begge dele er sammenlignet med det faktiske forbrug.

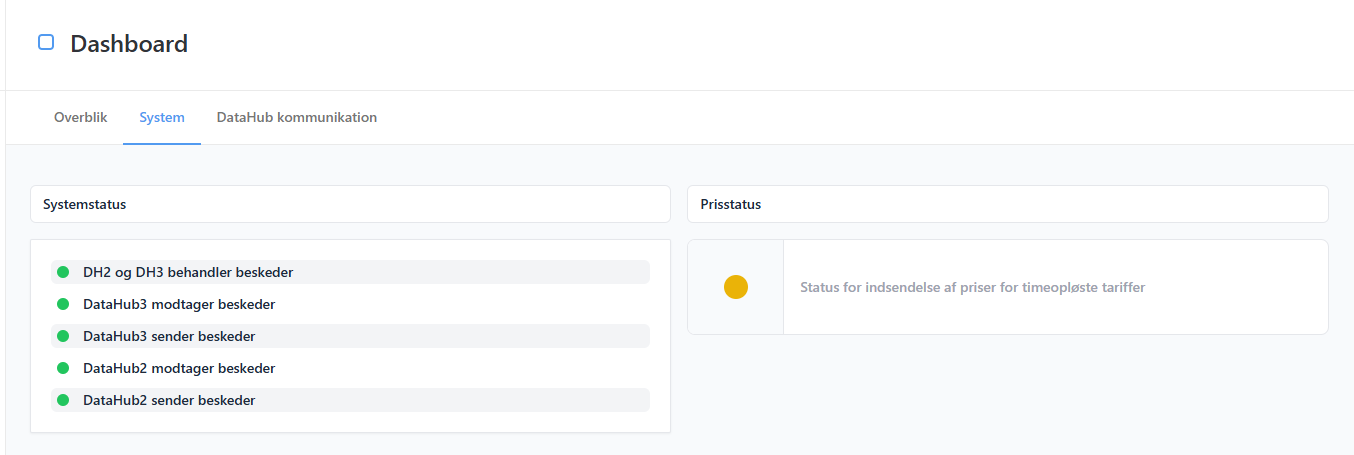

System

Systemfanen har to elementer, som indikerer status for henholdsvis systemprocesser samt status for indsendelse af priser på tariffer.


Systemstatus​

Visningen på elementet med systemprocesser giver et samlet overblik over alle tilbagevendende jobs og viser, om de ser ud til at køre som forventet. For hvert job hentes bl.a. seneste kørsel, næste planlagte kørsel og seneste udfald (typisk succes eller fejlet), så man hurtigt kan spotte problemer. Formålet er at gøre overvågningen enkel og handlingsorienteret, så driftsorganisationen hurtigt kan reagere på jobs, der er stoppede, forsinkede eller fejler. Dashboardet er henvendt til supportmedarbejdere og brugere med teknisk adgang til løsningen.

Status kan være:

  • grå: Jobbet er deaktiveret.
  • rød: Jobbet er ikke kørt, eller følger ikke den forventede timing
  • grøn: Jobbet vurderes at køre som planlagt.

Visningen viser status på baggrund af metadata og seneste kendte status, og er ikke nødvendigvis "real-time". Hvis et job er markeret med rødt, så kan jobbet være nyt, aldrig være kørt, have manglende historik, eller være bagud/fejler indirekte. For en endelig diagnosticering kræves der typisk teknisk opfølgning.

Prisstatus​

Indikatoren viser om der er aktive timeopløste tariffer, som nærmer sig en periode, hvor der ikke er indsendt priser. Listen bruges til at skabe opmærksomhed på eventuelle kommende problemer, som skal håndteres.

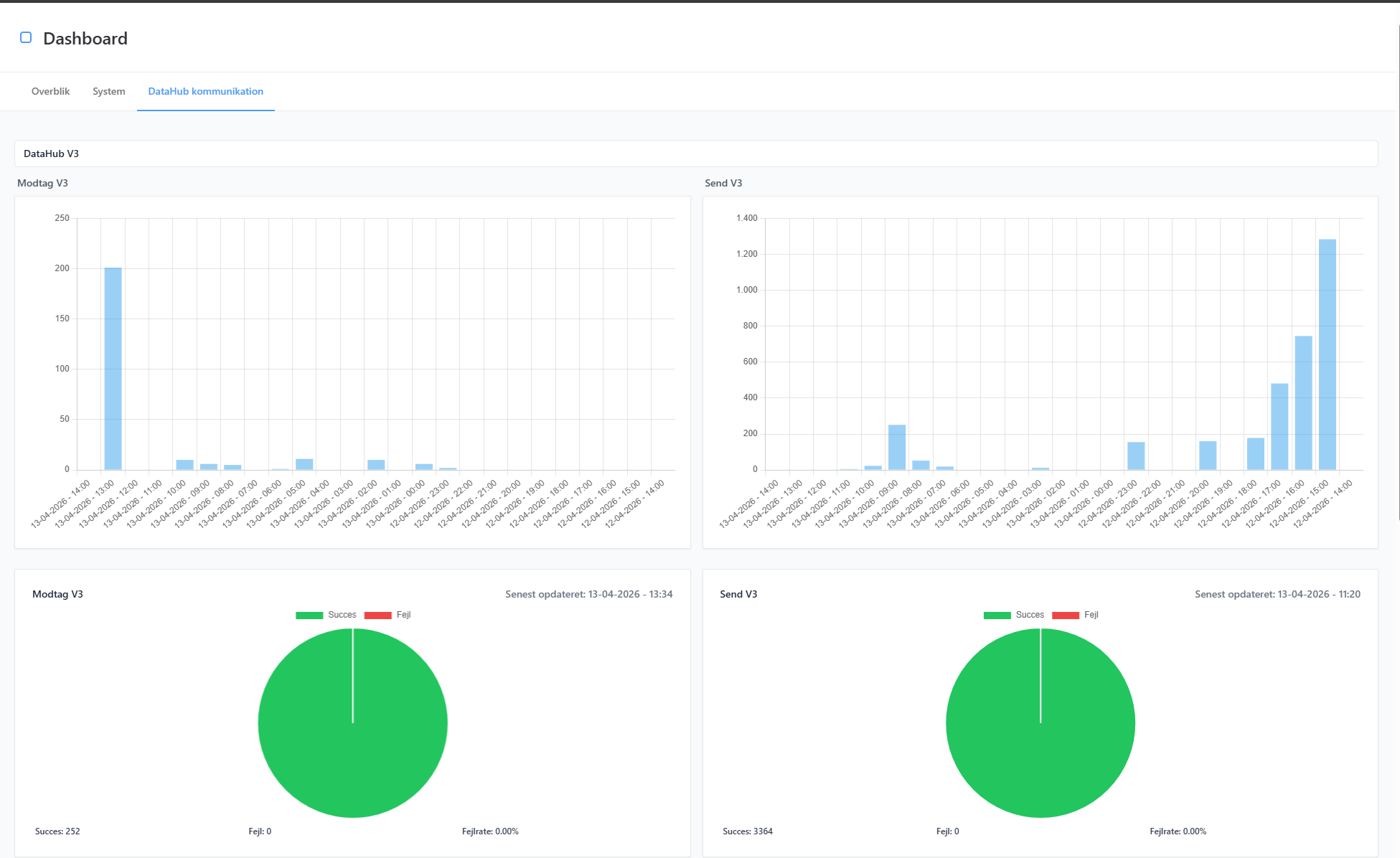

DataHub kommunikation

Dette dashboard er tænkt som et hurtigt overblik til driftsorganisationen og er ikke rettet mod slutbrugerne.

Fanen for ”DataHub kommunikation” viser antallet af sendte og modtagne beskeder på tværs af alle endpoints for hhv. DataHub V3 (tidsserier) og DataHub V2 (stamdata). Endvidere vises en indikation af, hvordan kommunikationen forløber i form af lagkage-diagrammer, som viser de rå tal som resultat af de enkelte kommunikationssessioner med DataHub’en. Nedenfor vises dashboardet for Datahub V3.


Det er vigtigt ikke at tolke for meget ind i specielt lagkage-diagrammerne på siden. Disse dannes på baggrund af de rå data og repræsenterer således ikke nødvendigvis reelle fejl. Dette skyldes måden, der registreres fejl på. Logikken bag EnergyConnect vil forsøge at gensende fejlede afsendelser, men hvert forsøg på at gensende betyder, at der lægges en til antallet af registrerede fejlbeskeder. Derfor bør tallene ikke benyttes til at afgøre, om systemet er kørende, men er tænkt som en indikator til driftsorganisationen på, at der er et muligt område, der skal undersøges.
